喷淋杀菌机
您所在的位置:首页 > 输送机 > 喷淋杀菌机 >

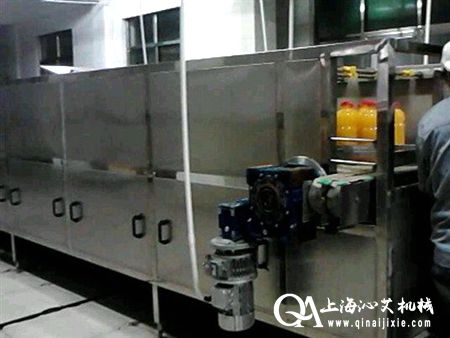

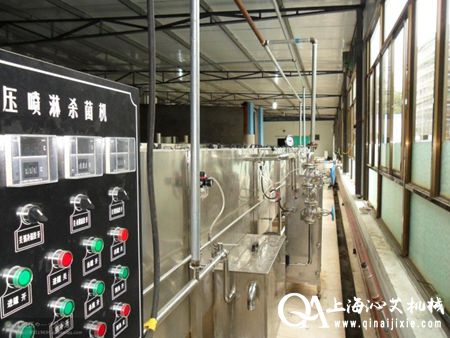

自动喷淋杀菌机

发布时间:2017/1/20 23:37:26 浏览次数:
自动喷淋杀菌机自动喷淋杀菌机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

    自动喷淋杀菌机概述:

    本机是消化吸收国内外同类设备技术全新设计而成,采用逐步降温冷却的四段式处理,设备第一段采用72℃热水冷却;第二段采用冷却塔循环水进行喷淋冷却;第三段采用自来水循环冷却,第四段采用纯净水对瓶身进行冲洗,防止瓶身出现污渍。设备配置有自动加氯泵,可根据补水量进行调节加氯量。设计进瓶温度为85℃,出瓶温度为40℃。

    自动喷淋杀菌机工作原理

    变频电机经摆线针轮减速器,再通过链条带动主动方轴旋转,方轴上的链轮带动塑料链板移动,自动喷淋杀菌机瓶子通过输送链进入到喷淋冷却机后被塑料链板输送经过格格冷却段被冷却到需要的温度。在各冷却段的上方整齐有序地布置了雾化喷嘴,由喷淋泵供入冷却用水,对瓶进行降温冷却。

    第一段的冷却用水为第二段机架水槽内的水(该冷却用水已经被瓶内的热量升温,若温度达不到设定温度,由加热装置再对其适当加温),冷却后的水流入机架水槽,由循环泵送至车间外的冷却塔(由用户自备)冷却后,再循环使用。第二段与第三段冷却区的冷却用水分别是:第二段使用第三段机架水槽内的水,第三段使用冷却塔冷却后的循环水,同时加有第四段的纯净水,如果水量不足,再适当补充一些自来水。第四段为纯净水喷淋装置,目的是使冷却的瓶干燥后外观无水痕,该段喷淋之后的水,落入水槽内供第三段使用。在第二段设有定量加药泵,向冷却水内定量加入次氯酸,对冷却水进行杀菌处理。

   自动喷淋杀菌机主要特点

   冷却温度参数:入设备时产品中心温度为85℃,出设备时产品中心温度为40℃以下。

   本机采用四段式冷却处理;

段号

冷却介质

第一段

72℃热水冷却

第二段

含氯循环水喷淋冷却

第三段

含氯循环水和补充的自来水冷却

第四段

纯净水喷淋冲洗

整机均为不锈钢制造(地脚、轴承、电机等除外),机架四周可以设置观察窗,顶部设计为可打开结构,方便维修;

喷雾喷嘴采用美国Spraying systems公司技术制造,喷水均匀;

冷却隧道集水槽设有高、低液位控制报警和循环水过滤装置;

链板采用美国Rexnord公司耐热网链,板面平整、耐磨损;

每段均设有温度和水压显示仪表;

配有喷淋循环水泵和加药泵。

自动喷淋杀菌机技术参数:

  •     冷却能力:5,000BPH

        传送带运行速度:0~1.2m/min

  •     冷却时间可调,主电机变频调速

  •     循环水量: 56m3/h

  •     主电机功率:3KW

  •     设备外形尺寸:5000×1340×1650(长×宽×高)

  •     设备总重: 2200Kg

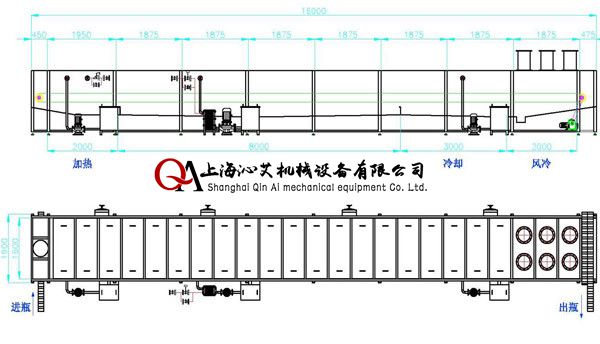

自动喷淋杀菌机示意图
