喷淋杀菌机
您所在的位置:首页 > 输送机 > 喷淋杀菌机 >

喷淋冷却机

发布时间:2017/1/20 23:22:47 浏览次数:
喷淋冷却机喷淋冷却机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选
 喷淋冷却机具有下列特点:
1.喷淋冷却机可靠性高的输送装置和灵活方便的变速体系。输送瓶子用的输送带为高强度塑料链网,其强度好、具有良好的耐酸、耐腐蚀、耐磨性。主传动采用了无级变速电机,能容易地变更输送带的输送速度。

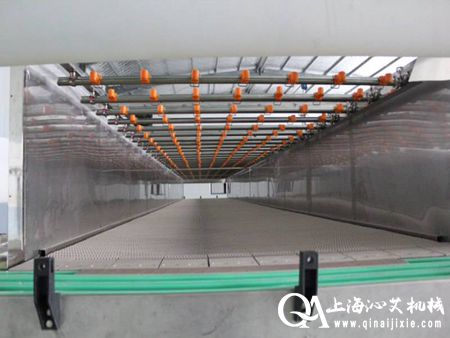

2.高效的喷淋系统
喷淋冷却机采用在链板上方整齐有序地布置雾化喷嘴,均匀地对瓶子各部位喷淋,使喷淋水得以充分利用,喷淋覆盖面积大。
3.温度控制灵敏,设定容易
喷淋冷却机采用温度控制体系,温度控制精度高,反应灵敏,按下温控表的钮便可使设定温度
在0-100°C范围内任意变动。
喷淋冷却机技术参数:(可由客户定制)
1、 生产能力:
0.5L PET 瓶:6000 Bottles/h瓶/小时
2、设定温度及冷却处理时间:( 对于0.5L PET瓶)
设定温度:        15-30°C
总的处理时间:    18-20分钟
3、适用瓶型:直径F50-F110,高度:  H£370mm
4、有效处理面积:9.3m2
5、消耗电力:9.55kw
      其中:     主电机      0.55kw
                 进出瓶电机  2′0.75kw=1.5kw
                 水泵电机    2′3kw+1.5kw=7.5kw



6、水、冷却消耗
① 水起动消耗:            5.4吨
② 水运行消耗:            30-50kg/H
③ 冷却塔的冷却能力         28m3/h (冷却塔用户自备)
7、外型尺寸
长宽高=7000*1500*(1760-1870)
工作高度:H=1250mm
9.设备重量: 2.7吨
3、工作条件:
产品生产时所需要的水压力,均需稳定,电源电压也必须稳定
(1)无菌水要清洁,其压力为0.3MPa±0.1MPa
(2)自来水要清洁,呈中性,其压力为0.3MPa±0.1MP
(3)电源电压为380伏±10%,频率:50H
(4)控制电压为24伏。

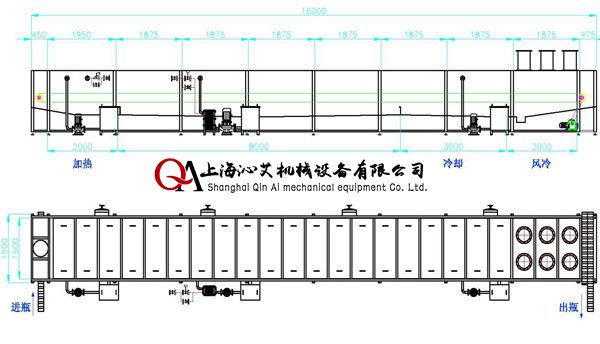

喷淋冷却机示意图
