喷淋杀菌机
您所在的位置:首页 > 输送机 > 喷淋杀菌机 >

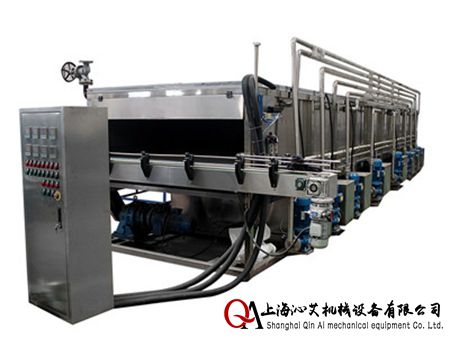

连续式喷淋杀菌机

发布时间:2017/1/20 20:26:34 浏览次数:


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

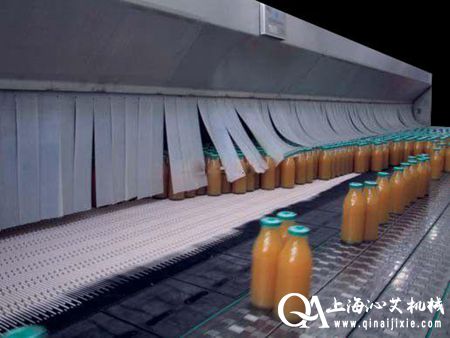

    连续式喷淋杀菌机主要用于各种瓶装、罐装饮料、果蔬罐头的常压杀菌,也可用于PET聚脂瓶包装的茶饮料、果汁饮料经热灌装后的冷却和含汽饮料、啤酒的温瓶。连续式喷淋杀菌机采用循环热水喷淋杀菌、温水预冷、冷水冷却等多段处理,具有节水、节热能等优点。

   连续式喷淋杀菌机各功能区的具体情况:

  1.降温冷却区:

  此区功能主要分为3段,即温水冷却段和冷却水冷却段,冷却水冷却段大致设置了3个水箱,冷却水主要来自外接水源,然后接入接入网带上方冷却区段喷淋管,喷淋后会经过网带流入水箱内,水箱内的温水再由泵送至温水段喷淋,循环使用。

  2.预加热升温区:

  此区设置了3段预热区间,让瓶逐步升温到巴氏杀菌工艺要求,以避免对瓶内物料口味的破坏,此功能区也会设置有3个独立的水箱,分别经蒸汽加热后,再由各循环泵输送到布置在网带上方的喷嘴内,然后依次被均匀雾化后淋洒在瓶上,温水再由网带流入水箱循环使用。

    3.恒温杀菌区:

  设置了两段区间,主要是巴氏杀菌区和恒温区,此区设置了2个水箱,就是把蒸汽通入水箱加热到所需要的温度后,再由泵抽送到网带上方喷淋,工作方式和上面两个一样。杀菌区的热水温度由温度控制仪自动控制,杀菌时间由杀菌工艺确定,也可通过调整无极变速器的转速来改变。

    连续式喷淋杀菌机的功能主要有3部分组成:预加热升温区、恒温杀菌区和降温冷却区。喷淋杀菌机就是把已经灌装好的瓶由进料输送带依次输送,再由不锈钢过滤板输送网带上,并依次经过3个功能区,使产品达到生产工艺要求,最后由双排输送链道输出。

连续式喷淋杀菌机相关参数:

生产能力2000-3000瓶/时
入口温度5-10℃
出口温度〈45℃
杀菌温度92-103
杀菌时间10min
供气蒸汽条件0.5-0.6Mpa饱和蒸汽
链网宽度1.22m
循环水量10m3/h
耗水量1m3/h (压力不低于0.2Mpa,温度为20℃清洁水)
蒸汽耗用量200kg
外型尺寸8000*1500*1850
重量4800Kg

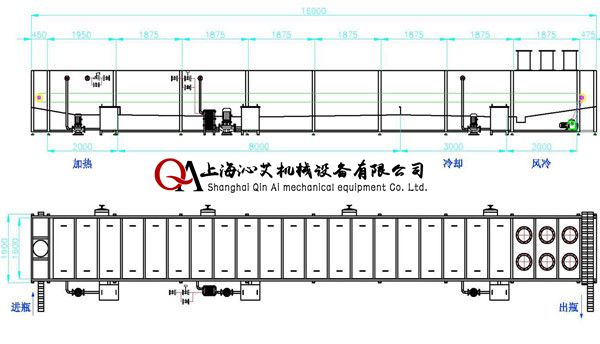

连续式喷淋杀菌机示意图
