皮带转弯输送机
您所在的位置:首页 > 转弯输送机 > 皮带转弯输送机 >

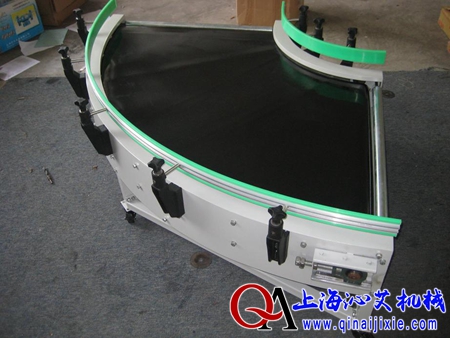

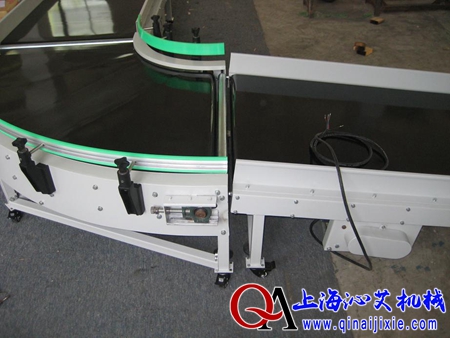

转弯式皮带输送机

发布时间:2017/2/5 14:20:45 浏览次数:
转弯式皮带输送机转弯式皮带输送机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

转弯式皮带输送机特点

转弯式皮带输送机是输送设备中应用得最多得换向机构之一,它具有运转平稳,输送效率高等优点。转弯机构用于改变输送物的运输方向,从而构成合理的物流输送系统,提高厂房利用率。为车间设备设置增加了很大的灵活性,可实现两条输送带间转变的连接。 转弯半径根据要求而定,速度可调。皮带式转弯采用进口转弯皮带,机架采用不锈钢、铝合金或碳钢等。转弯角度可分:60°、90°、180°等以满足不同客户的需求。转弯式皮带输送机输送带的材质有橡胶、橡塑、PVC、PU等多种材质,除用于普通物料的输送外,还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。

转弯式皮带输送机应用

转弯式皮带输送机广泛应用于食品饮料,电子,烟草等行业。

转弯式皮带输送机规格信息                                                       :

序号

选填内容

  1. 1.

转弯机型式:


皮带转弯机三种型式:导轮式(成本最低)、刀口式(针对小于60mm以下的产品)、链条式(针对重型)

  1. 2.

Α(转角角度):           度


常规角度:30度、45度、60度、90度、180度;【30~180度可定制】

  1. 3.

W(皮带有效输送宽度):           毫米


常用宽度(mm):100、200、300、400、500、600、800、900、1000、1200【W100~2000可定制】

  1. 4.

R(转弯内半径):           毫米


常用内半径(mm):400、500、600、800、900、1000 【R200~2000可定制】

  1. 5.

H(输送面离地面高度):           毫米


常用高度(mm):H750 【可定制】

  1. 6.

V(转弯中心速度):           米/分钟


常用速度(M/min):5米/分钟【0.3~60米/分钟;可定制】

  1. 7.

主体材质:


常用材质:铁(碳钢)【表面喷塑】、不锈钢304【表面拉丝】、不锈钢201【表面拉丝】

  1. 8.

皮带材质:


常用材质:绿色2~5mm PVC、0.8~2mm白色PU、3~5mm黑色PVK

  1. 9.

运行方向:


俯视顺时针、俯视逆时针

  1. 10.

其它元件品牌


德国及日本品牌【最稳定】、台弯及国产品牌【便宜】、国外品牌仿品【最便宜、不包售后服务】


德国:SEW;       台湾:万鑫、永坤、晟邦;       国产:XYK   仿品:爱德利

  1. 11.

G(输送产品的产品重量):


正常产品重量(KG/M):3公斤/米【50公斤/米;可定制】

  1. 12.

L*W*H输送产品的尺寸:

由于产品规格较多,无法一一上传价格,请客户确认尺寸联系厂家报价,谢谢!

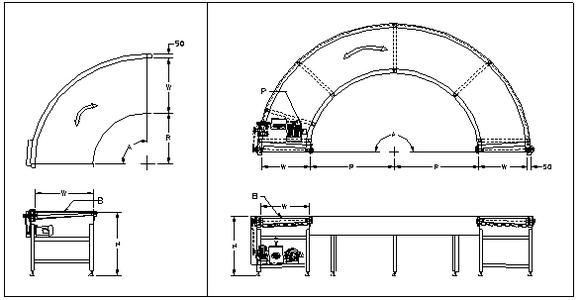

转弯式皮带输送机示意图纸
