无动力滚筒输送机滚筒设计原理和结构图

文章来源:www.qinaijixie.com 发布时间:2018/3/31 12:45:12 浏览次数:

无动力滚筒输送机作为工业4.0概念之智能制造领域范畴,它是智能制造中厂内物流重要的解决方案,在我们给企业做智能制造解决方案的时候是非常常见的,也是必不可少的;对于有志于从事工业4.0整体解决方案设计的朋友会有帮助,本章我们介绍《滚筒输送线设计-无动力滚筒》:

一、无动力滚筒输送机的特点:

1、配置特殊研发的半精密轴承,辊筒转动更轻便、灵活。

2、拥有比精密滚珠轴承更大的游隙,承受冲击载荷的能力优于其他系列。

3、相比于精密滚珠轴承,运转噪音略大。

4、全防静电设计。

5、对使用环境要求不高,高、低温均可良好运行。

6、不适合用作皮带机托辊和皮带摩擦输送。

7、适用温度:-20℃~+80℃。

二、无动力滚筒输送机参数配置:

1、轴承组建:半精密轴承。

2、主要材料:钢制、镀锌。

三、无动力滚筒输送机滚筒分类有弹簧压入式、内螺纹式、铣扁式三种;我们在设计的时候,滚筒的长度一般是可以选择的,也就是说厂家可以根据我们设计的长度,给予定制。

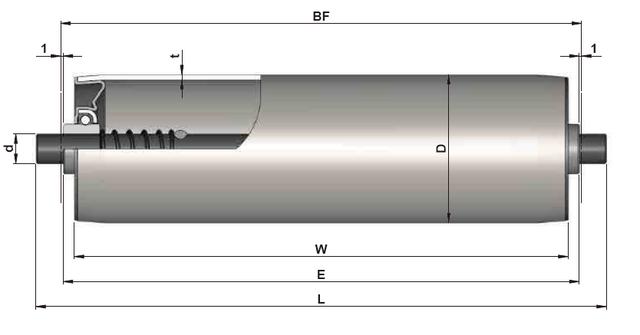

1、弹簧压入式滚筒示意图:

弹簧压入式滚筒示意图

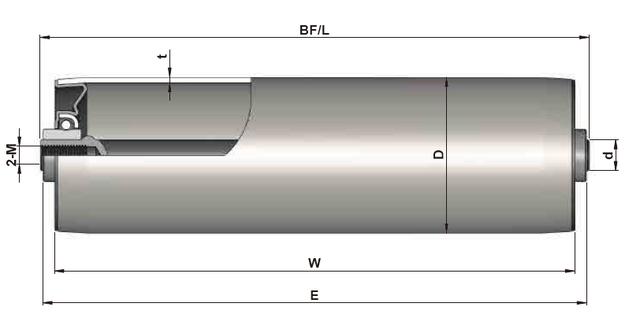

2、内螺纹式滚筒示意图:

内螺纹式滚筒示意图

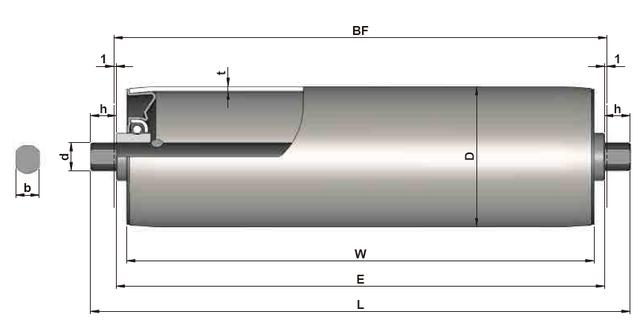

3、铣扁式滚筒示意图:

铣扁式滚筒示意图

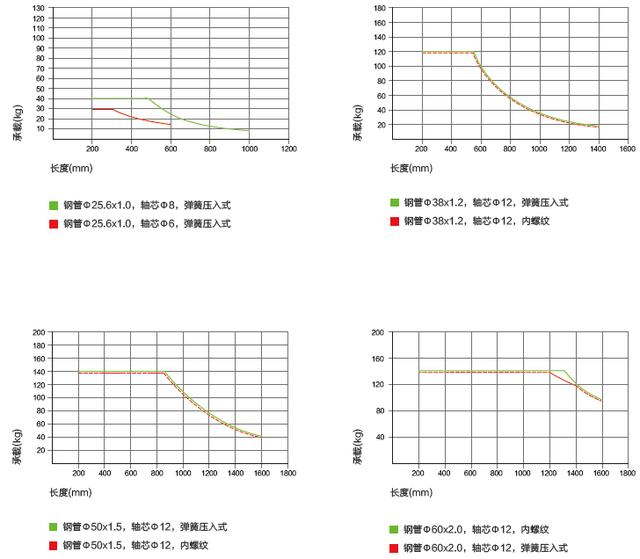

四、下图为无动力滚筒承载曲线图,大家在设计的时候,需要根据所需要承载的产品种类,来选取对于的型号:

无动力滚筒选型示意图


四、无动力滚筒的材料:

无动力滚筒管材的材料一般有:钢制、镀锌、不锈钢;我们在设计滚筒输送线的时候,要充分考虑这些材料的因素,在不同的场合和不同的产品有着不同的选择,例如环境的潮湿度、高温(低温)环境、腐蚀环境、输送过程摩擦系数比较大的情况等等。

五、无动力滚筒的尺寸:

无动力滚筒尺寸我们一般包含管径、轴径、滚筒长度(本体+链轮)、管径壁厚、需要配备传动带的规格等。我们在设计的时候要充分考虑这些参数,例如滚筒长度的设计要根据我们所需要运输的物品的大小来定义,管径壁厚就要考虑我们输送物品的重量和放置方式来考虑了,如果产品本身比较重或者放置动作比较重,我们就的选择管径壁厚一点的滚筒,以免容易压坏。我们在设计的时候滚筒的长度是可以定制,供应商一般会提供这类服务。
