平板输送机链条的结构优化设计

文章来源: 发布时间:2017-12-8 10:40:20 浏览次数:

平板输送机主要用于平板纸垛包装输送线,输送机主要结构如图1。链条负载后,在减速机拖动下沿上导轨运动,主动功率的消耗主要是两部分:链条负载后与上导轨之间的摩擦力,链条回链与下托轨之间的摩擦力。前者摩擦力作用在链条滚子上,由上半部分链条自重和负载与上导轨之间的正压力所致;后者摩擦力作用在输送面板上,由回链自重引起;若降低主动功耗,需减小前述两个摩擦力。




1  平板输送机的结构



链条回链与下托轨之间的摩擦力由滑动摩擦产生,通过使用减磨材料,减小摩擦系数,可使功耗降低;链条和上导轨之间的摩擦力,由滑动兼滚动摩擦产生,一方面减小摩擦系数,另一方面消除运动中的滑动摩擦,使其转为滚动摩擦,就能使功耗减到比较理想的效果。

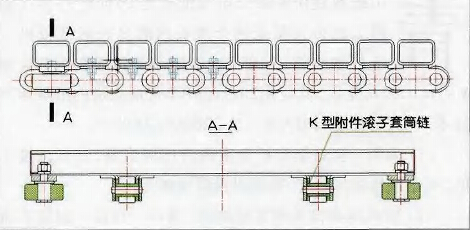

原平板输送链条的结构如图2,链条由带K型附件的滚子套筒链和方管钢面板组成,链条传动时,套筒沿着轴滑动,增加了功率的消耗。




2  安装滚子套筒链的输送链条



考虑到滑动摩擦影响后,重新设计的平板输送机链条结构如图3。新结构的滚子内安装了滚针轴承,链条负载运送时,滚子绕销轴做纯滚动,相比之前的滑动摩擦,主动功率的消耗降低了很多,对于高速输送,也避免了由于套筒和销轴之间的摩擦热而导致的链条黏着卡死。




3  安装带滚针轴承滚子的输送链
