重力式滚筒货架

发布时间:2018/10/9 20:50:33 浏览次数:
重力式货架重力式滚筒货架


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

    重力式滚筒货架由柱片、滚筒系统、横梁分离系统构成。滚筒系统为倾斜设计,坡度在3度左右,利用货物的自重达到货物的进取,托盘从进口自动滑行至另一端的取货口。

    重力式货架是一种先进先出的货架。分为传动滚筒和阻尼滚筒,装有货物的托盘沿着滚筒线在重力的作用下慢速下滑经过阻尼滚筒系统得以减速,在到达末端,经分离系统分离将托盘逐一分开。广泛应用于货物量大的物流配送、货运业、图片发行、电子等行业。

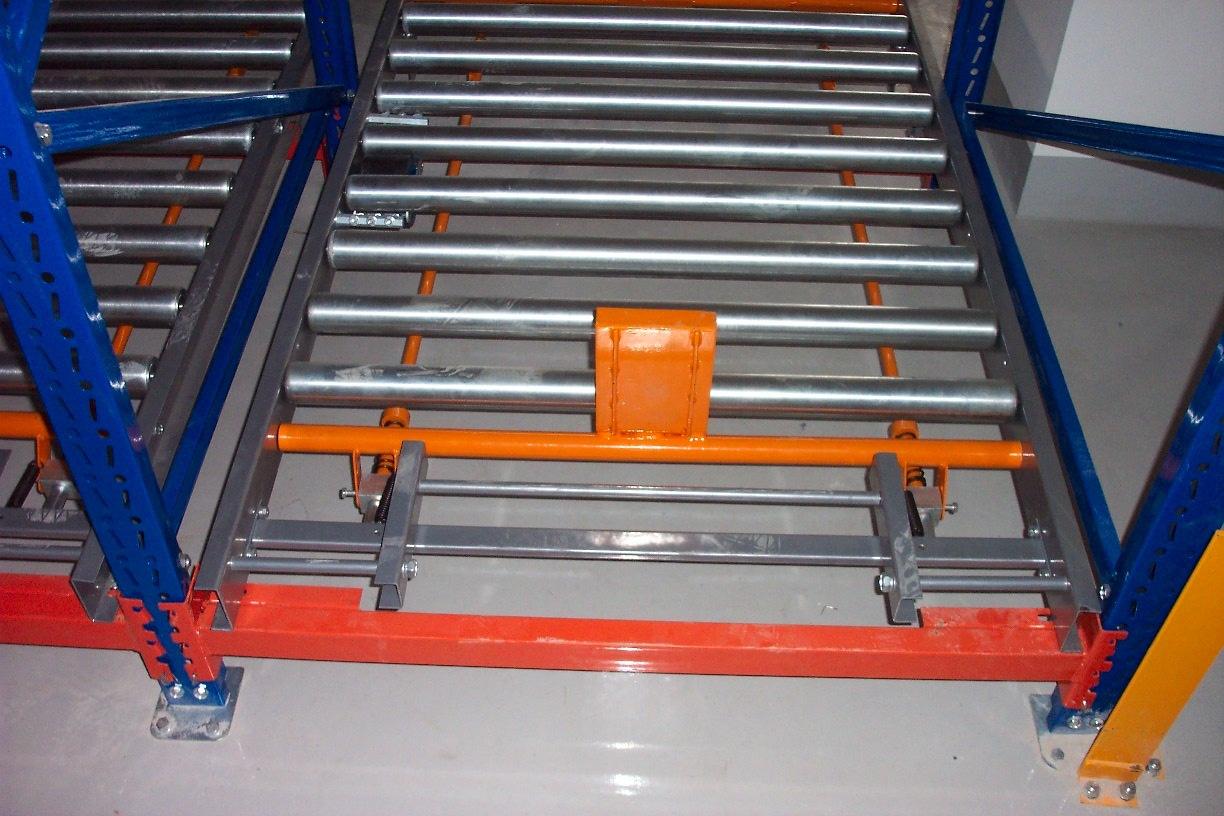

    重力式滚筒货架特点:滚筒线按一定角度倾斜固定在货架横梁上,托盘从高端放入,沿滚筒线靠本身重力下滑,为控制托盘以稳定速度下滑,避免撞击,在滚筒线上每隔一定距离设置一套阻尼系统,托盘下滑速度越快,阻尼系统产生的阻力越大。端部分离机构设置在低端,用来分离端相临的两个托盘,这样端托盘就可以顺利地取出。

    重力式滚筒货架的空间利用率又高于后推式货架及贯通式货架,而且真正实现了“先进先出”的原则,安全性及运转效率都与货位式货架相同,广泛应用各行业。

重力式货架的安装步骤:

  1、货架运送不可能是组装好了才整体运送过来的,一般是把各组成部分分开包装好,然后批量运送的,所以第一步就是把各部分的包装弄开;

  2、固定立柱上需要承载横梁的三角片,一般先弄一边,也就是两根立柱,提示:固定时,螺丝不用拧紧,下同;

  3、安装横梁以及层板;

  4、层板安装好后,北京重型货架厂家按照设计调整层距;

  5、把另外一边的两根立柱也固定安装起来,这个过程注意层与层之间的平行;

  6、把各固定好的位置的螺丝拧紧。完成以上六步工作,一个重型货架搭建就完成了。

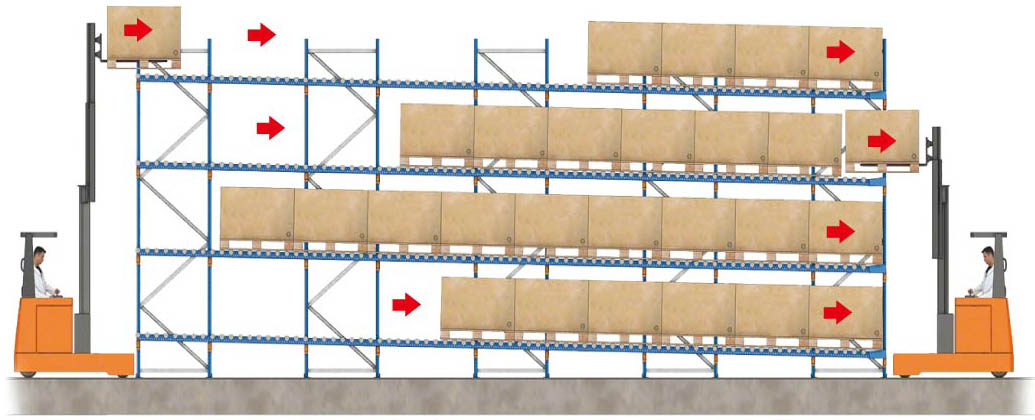

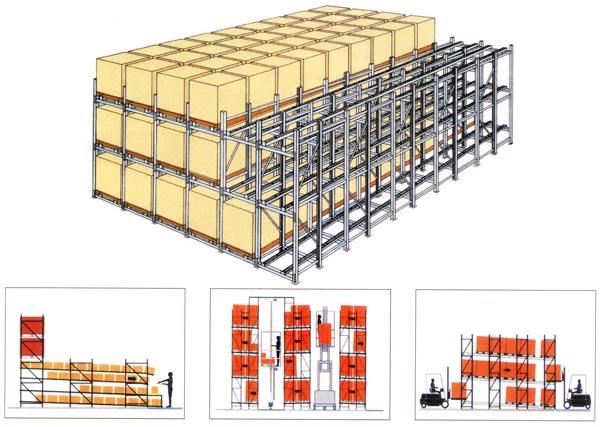

重力式货架示意图

重力式滚筒货架
