双链滚筒输送机

发布时间:2018/5/13 10:38:31 浏览次数:

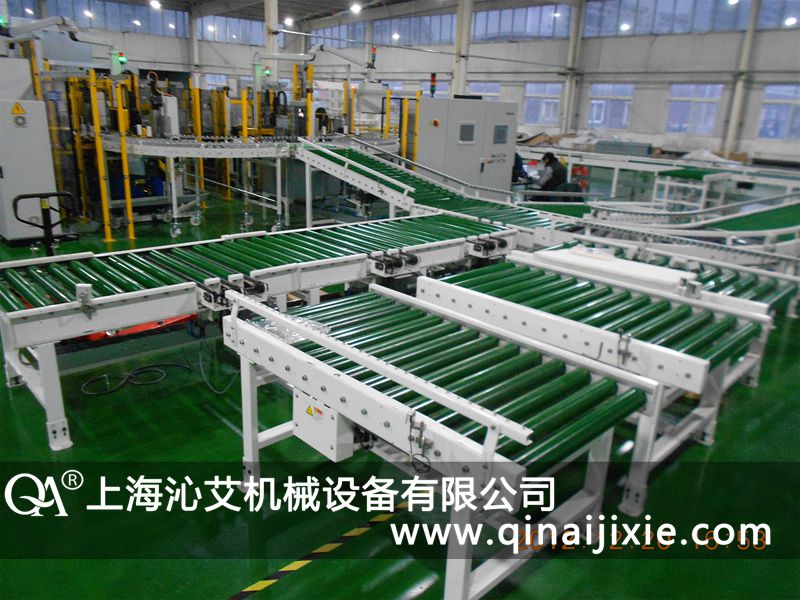

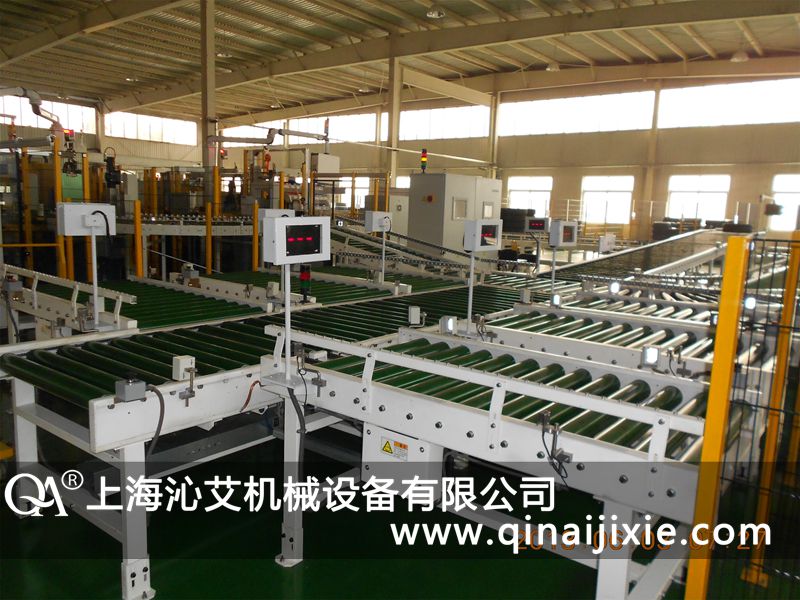

双链滚筒输送机双链滚筒输送机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

    双链滚筒输送机适用于较重的货物,是用马达带动双链条牵引滚筒转动,从而带动滚筒上面的物体运行,线体可布置成直线或弯道形式,此传动方式的特点为负载大。双链滚筒输送机在各类纸箱、周转箱、托盘等都得倒有效应用,可用多条滚筒线及其它输送机或专机组成复杂的物流输送系统,完成多方面的生产需要。

   双链滚筒输送机传动是在每支滚筒配装双排链轮,链条以交错的方式依次传动,适合长距离输送,滚筒直径常用的规格有38mm/50mm/60mm/76mm/89mm;滚筒中心距75mm /100mm/120mm/150 mm/200mm;输送速度最大30m/min(可变频调速);单机输送长度最大10m;承载最大1000kg/m ,以上双链滚筒输送机参数也可根据需求定制。


双链滚筒输送机滚筒选型技术参数



型 号直径×壁厚(D×t)  轴径(d) 链 轮 筒体长度(w)承载(kg)筒体材料(不锈钢、碳钢)

φ38    φ38×1.5       φ10/12     08B11T       80-800      40-125

φ50    φ50×1.5       φ12        08B/9-14T    100-1200    50-150

φ60    φ60×2.0/2.5   φ12/15     08B/9-13T    150-1200    100-450

φ76    φ76×3.0       φ20        10B/9-13T    150-1500    325-645

φ89    φ89×3.5       φ20        10B/9-13T    150-1500    400-800

φ50    φ50×1.5       φ12        08B/11-14T   300-800     40-110

φ60    φ60×2.0       φ12        08B/11-14T   300-1200    45-130


双链滚筒输送机相关技术参数

驱动方式:双型链串联驱动(08B/10A)

辊筒规格:¢38¢50¢60¢76¢89
辊筒间距:标准间距75/100/150/200 非标:根据客户要求来定尺
输送速度:max*16m/min
输送长度:max*6m(08B链条) max*8m(10A链条)
功率:0.2/0.4/0.75/1.5

承载(Kg/M):100(08B链条)、 300(10A链条)
