单列链板输送机

发布时间:2017-1-12 21:45:50 浏览次数:
单列链板输送机单列链板输送机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

    单列链板输送机

    单列链板输送机可承受较大载荷、长距离输送;线体形式为直线、转弯输送;具有结构紧凑,运行平稳,维修方便的特点。链板宽度可根据客户或实际情况设计。链条节距为38.1,链板形式为直线链板、转弯链板。单列链板输送机主体结构材质采用碳钢喷塑或镀锌,食品行业、洁净室采用不锈钢制作。单列链板输送机广泛应用于家用电器、柴油机、发动机、食品、汽车、摩托车等行业的装配及输送。

1.单列平顶链

结构简单、维修方便、外形美观、运行可靠、布局灵活。平顶链宽度:61、82.5、83.8、87、88.9、114.3、152.4、190.5、254、304.8(mm);节距为38.1mm;转弯半径≥600mm。

主体结构采用不锈钢或铝型材制作,工作面链板可选择不锈钢或工程塑料平顶链。广泛应用于饮料、啤酒、食品、制药、印刷、化妆品、电子等行业的生产流水线。

2.多列平顶链

多列平顶链用于多列差速平顶链合流输送产品;规则柱状工件可随意摆放,合流到同一出口;链板宽度:根据工件大小选用相应宽度直输平顶链组合而成;组合列数:2-10列。平顶链材质采用工程塑料、不锈钢。护边材质为不锈钢、铝型材。护栏材质为塑料、铝型材、不锈钢。适用于饮料、酒类、食品等其他行业规则柱状产品,如易拉罐装饮料、玻璃瓶、塑料瓶。

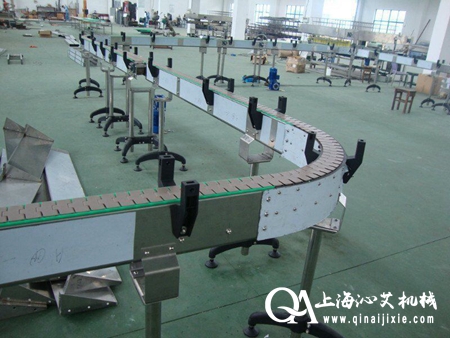

3.转弯平顶链

根据场地、工艺要求可实现转弯、不间断、长距离输送;两侧护拦的宽度可以根据需要调节;带翼弯链宽度为 61、82.5、83.8、87、88.9、114.3、152.4、190.5、254、304.8 (mm);节距为38.1(mm);链板形式有带翼弯链、钢基链、胶面、直脚链、板式龙骨弯链;平顶链材质采用工程塑料、不锈钢;护边材质为不锈钢,铝型材;护栏材质为塑料、铝型材;适用于饮料食品等其他行业,适宜输送箱状、瓶状物件。

4.珠面平顶链输送线

珠面平顶链输送线具有普通平顶链的输送功能并具有很好的堆积缓冲特性;可直线输送或水平转弯输送;高速度,高平稳度,低噪音,低磨损,易清洁,易维护;链板宽度为82.5、95.2、190.5、254、304.8(mm);转弯半径为650 mm(参考值);平顶链材质采用工程塑料。护边材质为碳钢、不锈钢。护栏材质为塑料,铝型材。适用于电池、饮料食品、烟草行业、印刷业、等小件大批量输送。

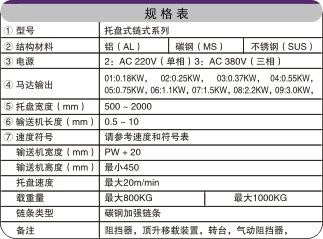

单列链板输送机相关参数

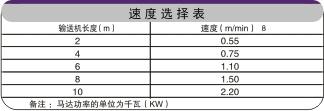

单列链板输送机速度选择表

单列链板输送机载重表

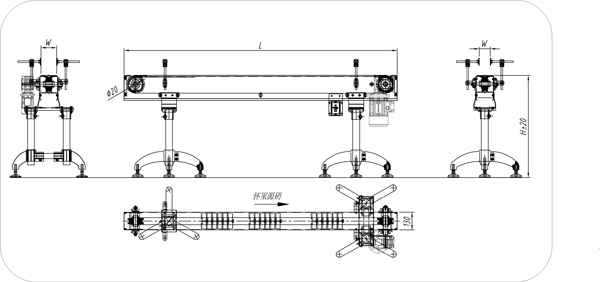

单列链板输送机示意图
