90度皮带转弯机

发布时间:2017/2/5 14:12:08 浏览次数:

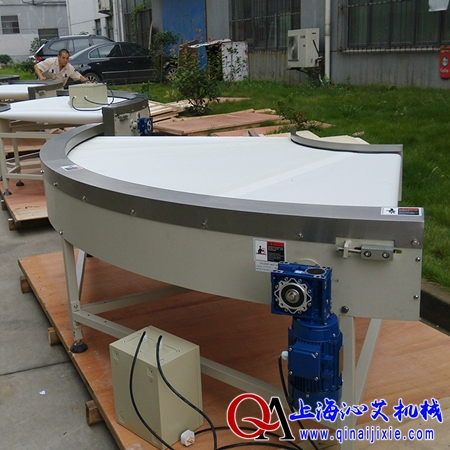

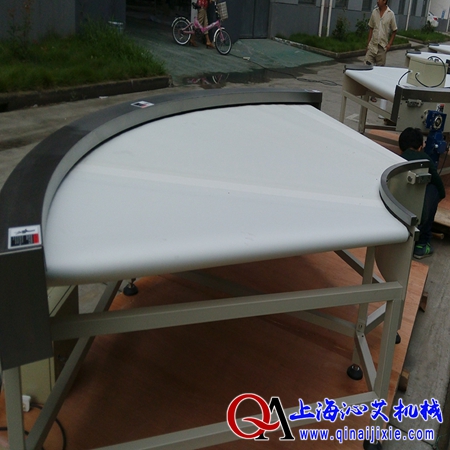

90度皮带转弯机90度皮带转弯机


  • 适用范围
  • 相关参数
  • 电气配置
  • 示意图
  • 视频
  • 可选

90度皮带转弯机特点

90度皮带转弯机是输送设备中应用得最多得换向机构之一,它具有运转平稳,输送效率高等。
90度转弯机构用于改变输送物的运输方向,从而构成合理的物流输送系统,提高厂房利用率。为车间设备设置增加了很大的灵活性,可实现两条输送带间转变的连接。转弯半径及速度可根据客户要求定制。

90度皮带转弯机应用

90度皮带转弯机用途:广泛应用于食品饮料,电子,烟草等行业。该类输送机主要与其他输送线配套使用,在转弯处实现90°、180°、及其它角度的转弯。适合一些轻、中型物件的输送。如:家用电器、通讯设备、电脑、电子元气件、电工电气、照明设备、车业、五金配件、家居用品的转弯输送。 适合一些轻、中型物件的输送。如:家用电器、通讯设备、电脑、电子元气件、电工电气、照明设备、车业、五金配件、家居用品的转弯输送。

90度皮带转弯机相关参数

1)规格:转弯角度,90°;内圆r300mm,外圆R1750mm(有效尺寸),工作面离地面高 度H780mm。

2)动力部分:全线采用变频调速,含进口1HP台湾马达,1HP台湾爱德利变频器及70#减速机,速度0-6m/min可调。
3)红体:δ=2.5mm冷板弯曲组焊。是线锡C6的调锥度3厚器磨月配动区弯P电。
4)传送:δ=2mm厚绿色进口PVC皮带。环形,r=300mm,R=1750mm皮带外圈上下镶滚动轴承,以确保皮带不跑偏。【热销中】90度转弯机,90度转角机。
5)承托:机头、机尾分别用锥形滚筒传动,δ=2mm冷板组焊的90°月型板支承。
6)机身部分:机身采用5mm钢板折弯成型,机脚为40*40mm方通焊接,下配可调脚杯。

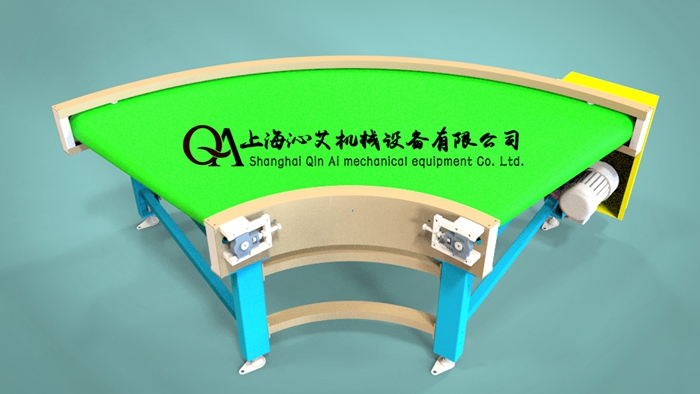

90度皮带转弯机三维示意图

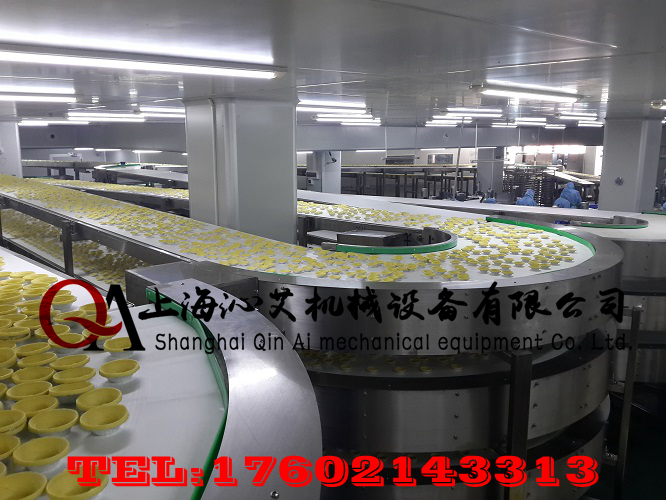

蛋挞生产输送线
