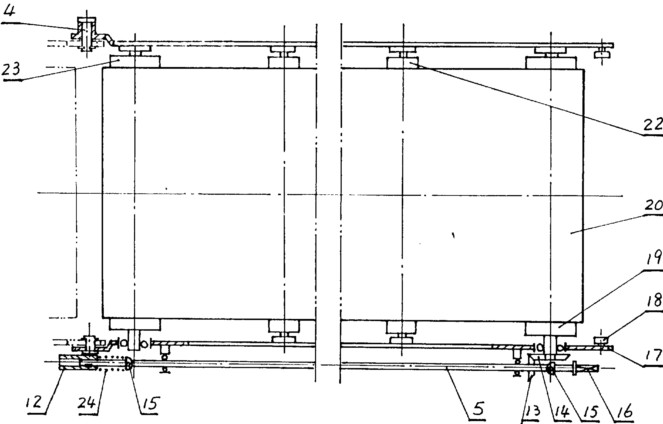

输送机传送单元视图

    为了解决以上问题可以使用单一动力并能方便的改变输送距离和方向的组合式皮带输送机得以实现，其具体技术实施方案为：组合式皮带输送机主要包括：防滑输送 带、传动滚筒、从动滚筒、托辊，还具有动力和输送单元，动力单元设有座架，由原动机带动的传动付，输出给万向节和阴插接件；还包括连接动力和输送单元的连 接轴，在动力机与传动付之间设置有减速器用以调整速度。输送单元包括机架、机架的一端配置有主动辊，一端为从动辊，中间有托辊，将输送皮带绕于辊筒之外。

    当场地大，输送距离远功率不够时，可以采用数个输送单元，其数量则视场地、距离而定。输送单元之间用连接销相连接，主动力由动力单元提供并由各输送单元的传动轴依次传至各单元的主动辊上。

    在机架上可旋转的传动轴一端有阳插接件和输入万向节，当动力单元与所需数量的输送单元串接时，原动机使传动轴而带动各个主动辊转动从而使输送皮带运动。由 于长的连接孔，使各输送单元可以调整仰角和平面转角，且只用一个动力，各单元之间的连接也十分方便，组合后的动力即可形成一整体，并可使调速实现单一化， 故可满足场地变化、输送距离、地点改变等不同的工况要求。

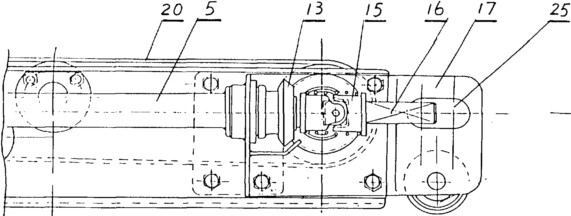

皮带输送机动力单元视图

    采用以上创新结构的组合式皮带输送机，操作起来十分方便，不需接多条电线或多个动力源，组合后的动力即可传递。可根据需要简单的调速和改变输送机的仰角、俯角与平面转角，即可适应地形的需要，并且连接后的输送单元间能保证牢固的连接、不会错位，从真正意义上满足了不同的作业场合的需要。
