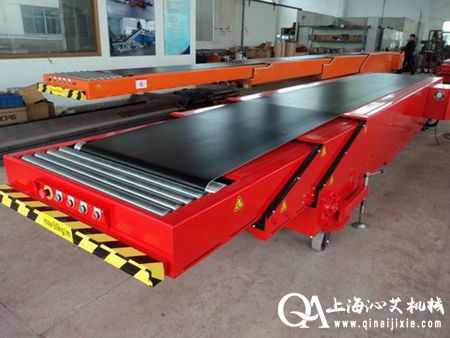

伸缩式皮带输送机结构组成解析

文章来源: 发布时间:2017-2-18 8:57:31 浏览次数:

    伸缩式皮带输送机分为固定部分和非固定部分两大部分,固定部分由机头传动装置、储带装置、收放胶带装置等组成;非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

    伸缩式皮带输送机与普通的皮带输送机相比,其工作原理是一样的。但在结构上有所区别,它增加了储带装置和收放皮带装置。为什么叫可伸缩式皮带输送机呢?那是因为:当游动小车向机尾一端移动时,输送机皮带进入储带装置内,机尾回缩;反之则机尾延伸,因此具有可伸缩性,所以叫可伸缩胶带输送机。在这里,上海沁艾机械输送机技术为大家介绍一下它的组成结构,包括机头传动装置、收放胶带装置、中间架以及上料装置、下料装置。




    (1)机头传动设备:

    由传动滚筒、减速器、液力联轴器、机架、卸载滚筒、打扫器构成。
    机头传动设备是全部运送机的驱动有些,两台电机经过液力联轴器、减速器分别传递转距给两个传动滚筒,用齿轮传动时,应卸下一组电机、液力联轴器和减速器。
    液力联轴器为YL-400型,它由泵轮、透平轮、外壳、从动轴等构成,其特点是泵轮侧有一辅佐室,电机发动后,液流透过小孔进入作业室,因此能使负载对比平衡地发动而电机则按近于坚载发动,作业时壳体内加20号机械油,充油量为14m3,减速器选用上级齿轮减速,榜首级为圆弧锥齿轮,第二、第三级为斜齿和直齿圆柱齿轮,总传动比为25.564,与SGW-620/40T型刮板运送机可通用交换,减速器用螺栓直接与机架衔接。
    卸载端和头部打扫器,带式逆止器,便于卸载,机头最前部有外伸的卸载臂,由卸载滚筒和伸出架构成,滚筒安装在伸出架上,其轴线方位可经过轴承两边的螺栓进行调理,以调整伸缩式皮带输送机运送带在机头部的跑偏,在卸载滚筒的下部装有两道打扫器,由于打扫器刮板紧压在胶带上,故可除去粘附着的碎煤,带式逆止器以避免泊车时运送带倒转。

    (2)中间架:

    由无螺栓衔接的迅速可拆支架,由H型支架、钢管、平托辊和挂钩式槽形托辊、“V”型托辊等构成,是机器的非固定有些,钢管可作为拆卸的机身,用柱销固装在钢管上,用小锤可以感动,挂钩式槽形托辊胶接式,槽形角30°,用挂钩挂在钢管的柱销上,挂钩上制动的圆弧齿槽,托辊就是经过齿槽挂在柱销上的,可向前向后移动,以调理托辊方位操控皮带跑偏。

    (3)收放胶带设备:
    坐落张紧绞车的后部,它由机架、调心托辊、减速器、电动机、旋杆等构成,其作用是将胶带增补到运送机机身上或从运送机机身取下,机架的两头和后端,各装一旋杆,当增加或削减胶带时用以夹紧主胶带,调心托辊组供卷筒收放胶带时导向,作业时将卷筒推动机架的一端用尾架顶起,另一端顶在减速器出轴的顶尖上,开动电动机经过减速器出轴的拨盘股动卷筒,收卷胶带,放出胶带,放出胶带时不开电机由外拖动卷筒反转,在不作业时活动轨可用插销挂在机架上,以减小宽度,在活动轨上方应设置起重设备悬吊卷筒,巷道宽度可视具体情况适当拓展,以利胶带收入时操作。
    (4)上料设备、下料设备:
    上料设备安装在收放设备后边,由转向转导向接上料段,运送的物料从此段装上运至下料段,下料设备由下料段一组斜托辊将物料卸下,下料段直接极为,机尾由导轨和机尾滚筒座构成,导轨一端用螺栓固定在中支座上,并与另一导轨的前端用柱销胶接,藉以习惯底板的不平,机尾滚筒与储带设备中的滚筒构造一样,能交换,其轴线方位可用螺栓调理,以调整运送带在机尾的跑偏,机尾滚筒前端设有刮煤板,可使滚筒外表的碎煤或粉煤刮下,并搜集泥槽中,用特制的拉泥板取出,机尾加上装有缓冲托辊组,受料时,可下降对胶带的冲击,有利于提高伸缩式皮带输送机胶带寿命。
