螺旋链板输送机特性结构功能及特点

文章来源:https://www.qinaijixie.com/ 发布时间:2021-2-10 11:08:36 浏览次数:

螺旋链板输送机特性结构功能及特点:

无节拍性的连续式进料:

 螺旋链板输送机采用的是链板片式输送带,它的机械运动是在传统的直线输送基础上,进行螺旋线轨迹运动输送,所以相较之其他类型的物料垂直输送设备而言,具有无节拍化,  高生产效率的优点。

低摩擦系数的牵引结构:

螺旋链板输送机性能可靠的驱动底链采用台湾 GM 的链条,拉伸强度及优性的侧弯能力极强;

输送链板采用强化聚碳酸脂替注塑制成,具有良好的柔韧回性以及低摩擦系数;

定量油路润滑系统装置:减少链板及轨道运行中产生的摩擦阻力磨损,增长使用寿命;

低成本的快速简易维护:

螺旋链板输送机结构特点是采用轨道式牵引输送-- 轨道结构独立简化,材料特性耐磨,使用寿命长久; 输送带采用模块化嵌入链条,配件可快速更换;

控制系统简易,无复杂的节拍传感器联动关节;

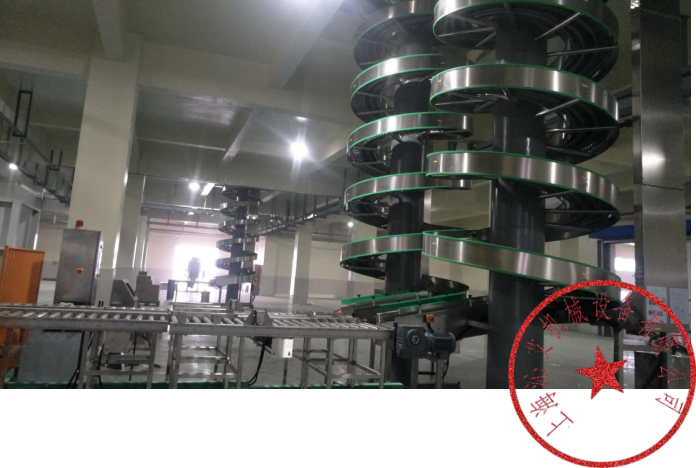

螺旋链板输送机特性结构功能及特点


螺旋输送机稳定性能:

 螺旋链板输送机的螺旋角度是经过长期的投产经验计算制造,物料在运行过程无倾倒停滞倒  退情况。

螺旋输送机的螺旋链板采用高分子含量的进口 POM 料,具有高性的韧性及摩擦寿命,不易老化、断裂。

螺旋链板输送机设备技术参数说明

中心立柱:φ530mm*6.0mm,Q235 螺旋管;底座:100mm*100mm*5.0mm碳钢方管焊接。

支撑框架:φ48mm*3.0mm碳钢圆管焊接;机身板:3.0mm 碳钢钢钣金焊接。

运行轨道:QA-T30mm超高分子尼及PE挤出成型;轨道钢:5mm碳钢冷轧钢焊接加工。

输送链板:QA-LX螺旋机链板(石墨黑); 链板底链:桂盟GM-RS60 型侧弯链。

驱动电机: 苏州SEW品牌减速电机,配QA-43DS螺旋输送机专用稳定扭力臂。

主驱动轴:45#碳钢材质,数控车床高精度制作加工,调质处理表面发黑。

驱动链轮:淬火处理,表面发黑;链板托轮:高分子尼龙块机加工成型。

全自动润滑系统:机型标配QA-LX-RH-32)电器控制组成

表面处理:切割处采用激光技术切割,切割出处平整;对于焊接处抛光打磨处理,设备上除不锈钢  材料或者铝材部分等外,均采用油漆保护,其质量均按照GB61007-86 标准(油漆不少于三道,一道底漆,二道面漆)。

   上海沁艾机械设备有限公司的信任与支持,上海沁艾是一家坐落于上海金山区的拥有创新的服务理念、管理模式以及技术服务的成熟团队,公司从事生产传动输送设备系统(水平空间平面输送和立体空间垂直输送),为满足国内制造业对自动化生产包装系统、输送系统物流配送设备性能不断增长的高效率、高性能的发展方向,要求我们在研发、设计、   生产中严格按照行业标准控制工艺细节的同时不断的自主创新,在已成型的设备技术上追求自我突破,追求技术更新以满足符合市场客户的需求。

  沁艾公司所提供的螺旋链板输送机设备保证是全新、先进可靠的、符合工艺要求的产品,并自交货之日起保质 1 年,终身提供技术维护。

 了解更多螺旋输送机请关注我们。
