皮带输送机输送带跑偏及撕裂的预防措施

文章来源: 发布时间:2017-12-6 11:17:38 浏览次数:

    皮带输送机是冶金、建材、矿山、火力发电、化工和工业码头等许多工业领域中广泛使用的一种连续输送机械设备。输送带跑偏和输送带撕裂是皮带输送机常见的故障,跑偏会带来许多不良的后果,如撕裂、撒料、磨损输送带边缘、划伤输送带等,输送带撕裂或断裂往往造成严重的后果,产生巨大的损失。预防输送带跑偏和撕裂,防止跑偏和撕裂现象的发生,对保证正常生产是十分重要的。



    1、常见的输送带跑偏预防措施



    (1)带旋转架和挡轮的防跑偏装置



    这是目前最为常用的一种防跑偏装置,其结构如图1所示。工作原理为当输送带跑偏时,碰到一侧挡轮,输送带与挡轮之间产生的摩擦力,带动旋转架沿着其回转中心旋转一个角度θ, 这样,托辊轴与输送带前进方向之间不相互垂直,因而产生一个指向输送带中心的力,达到调偏效果。

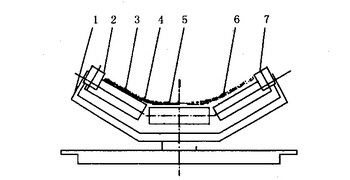

1  带旋转架和挡轮的皮带输送机防跑偏装置

1-旋转架 2-左挡轮 3-左辊轮 4-输送带 5-中托辊 6-右托辊 7-右挡轮



    (2)带旋转架和曲线盘的防跑偏装置



    这是一种常用的可逆带式输送机防跑偏装置,其结构如图2所示。其原理为输送带跑偏时,碰到一侧曲线盘,输送带和曲线盘之间产生摩擦力,带动旋转架沿着回转中心旋转一个角度θ。这样托辊轴与输送带前进方向之间不互相垂直,因而产生一个指向输送带中心的力,达到调整跑偏的效果。

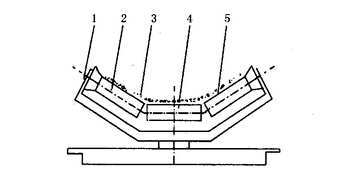

2  带旋转架和曲线盘的皮带输送机防跑偏装置

1-旋转架 2-左曲线盘和左托辊 3-输送带 4-中托辊 5-右曲线盘和右托辊



    (3)将输送机滚筒制成中间大两头小,锥度为1/100的双锥形



    输送带的运行速度为V,输送带与滚筒接触处的相对速度为Vd,输送带相对滚筒的滑动速度为△V。在两锥面输送带相对于滚筒的滑动方向均指向滚筒的中部。当输送带跑向一边锥面时,输送带在这边的△V大于另一边,因△V与输送带和滚筒滑动摩擦力方向相向,则滚筒给输送带的反力也大于另边而得到纠偏。



    (4)在固定式托架的结构中,将槽形托辊两侧托辊的外端向输送带运行方向偏斜



    V为输送带运行速度,Vd为输送带与托辊的相对速度,△V为输送带与托辊的相对滑动速度。当输送带向一边跑偏时,输送带在这边与托辊的接触长度大于另一边的长度,输送带与托辊滑动速度大于另一边的输送带与托辊的相对滑动速度,这边托辊给输送带的反力大于另一边,使输送带的跑偏得到纠正。



    2、输送带出现纵撕和断裂的预防措施



    输送带用来输送块状、粒状和散状等物料和成件物料被广泛用于工业生产中。在输送坚硬的块状物料时,时常会出现物料把输送机的输送带砸裂或砸断的现象,导致皮带输送机不能正常工作,造成停产及重大的经济损失。因此,预防输送带纵撕和断裂尤为重要。一种行之有效的预防输送带纵撕和断裂的措施就是在给料机与皮带输送机之间加装倾斜式振动装置。倾斜式振动装置可以减小物料下落的冲击力,减少输送带受损几率,并可以有效防止物料在装置上的滞留。



    皮带输送机的输送带跑偏和输送带撕裂是皮带输送机中常见的故障,做好预防工作能有效地防止输送机故障的发生,对安全生产意义重大。
