家用空调器物流输送线总体方案设计

文章来源: 发布时间:2017-12-27 11:15:56 浏览次数:

空调整机输送线系统主要由以下部分组成:动力系统、减速箱、滚筒输送线、升降台、站台辊筒输送线。站台辊输送线分为两大类,第一类是纤体与货运车辆内辊输送线相对应;第二类是在未及时发货时,把生产完的产品运输入仓库。

  无论空调器的内机还是外机装卸装卸搬运系统的工作流程:货运车辆到达站台——滚筒输送线启动——货物通过滚筒输送线运送到升降台——升降台启动,升降台将有两种运动方式:①升降台上升到指定高度,升降台上推送装置启动,将空调器推送到站台,再由人工把空调装入车内并堆放好。②升降台下降到一定高度,再由升降台上的动力把空调推送到站台,再由人工把空调装入车内或是直接划入车内。以上两种升降方式是根据车型的高低来设计的。

  1、弯道辊筒机架设计

  根据实际空间位置,滚筒输送线设计了一个90°的弯道滚筒输送线结构。而对于弯道滚筒输送线的动力驱动,决定应用将电机和减速器共同置于辊筒体内部的新型驱动装置——电动滚筒。为了形成滚筒弯道,设计时采用锥形电动滚筒。



图1  弯道滚筒输送线

  2、液压升降机的设计

  为实现液压升降机在家用空调器物流输送线系统中的两种运动方式,设计中选用双铰接气液动剪叉式升降平台。该类型平台结构比较合理,平台的升降升程可以达到液压缸行程的两倍以上,且具有制造容易、价格低廉、坚实耐用、便于维修保养的特点。因此,在工程实际中逐渐得到广泛应用。

  当生产线生产完后,由生产线上输送过来的空调要通过带动力滚筒的升降输送线到装车台去。

  3、升降机输送线设计

  现在的生产厂房大都是一楼作为生产用,二楼为仓库储存,需要把产品从一楼运到二楼仓库里,这样就需要一种升降机输送线来实现。升降机分连续式升降机和往复式升降机,采用托盘在上下楼层间来回提升货物,占地面积小,输送率高,工作可靠,使用维修方便。能广泛应用与工厂、仓库、码头等处,用以垂直输送各种货物箱。连续式升降机在连续不断地运转中没有空搁板的回转,能缩短工作的时间,搬运成本可大幅减低且能提高货物保管的流通率。与出入口输送设备配套使用,使输送过程实现完全自动化,避免了人工操作带来的不稳定型。结构紧凑,安全性高,缩短输送距离并且大大地降低劳动力及节约时间。

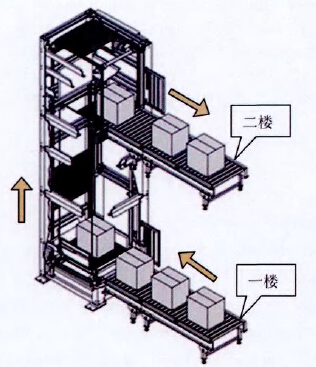

图2  升降机

  图2为输送线升降机结构图,工作原理如下:①工件由输送线送至一楼升降机内;②工件送达二楼后,升降机上的传感器检测到工件送入时,升降机上的传送电机停止工作,工件由动力滚筒输送线接出,再送入二楼辊道至二楼输送线,最好进入仓库;③仓库的传感器检测到工件进入后,传送电机听,同时升降机开始下降,回到初始位置,等待下一个工件;④整个系统以PLC为主要控制元件,设有手动/自动两种控制方式。

  空调整机输送线的研究对滚筒输送线的结构、升降液压结构、升降机的结构进行了设计,并运用在空调产品的装柜及入库实际中,使整个输送线更紧凑、合理、降低劳动强度,节约空间及缩短实际,大幅度提高搬运效率。更使车间的成品有条不紊的进行,提高了企业整体形象和管理水平。
